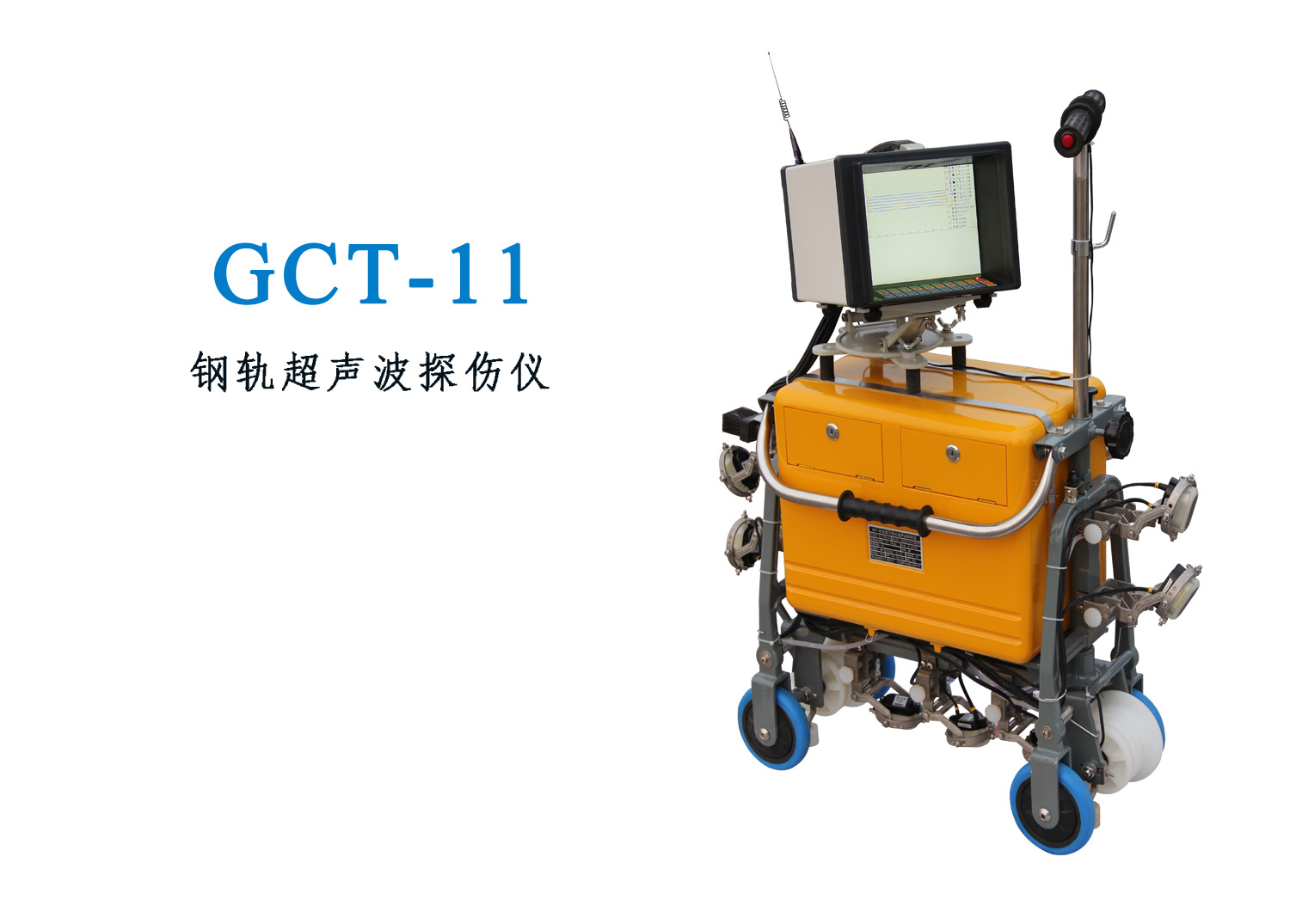

鋼軌探傷儀GCT-11
產品介紹
1 概述
GCT-8C鋼軌超聲波探傷儀是手推車式數字鋼軌超聲波探傷儀，該儀器執行TB/T 2340—2012《鋼軌超聲波探傷儀》標準，適用于探測43kg/m～75kg/m鋼軌母材中存在的各種缺陷。
1.1 儀器特點
l 9個探測通道：包括0°通道一個，37°通道兩個（前37°、后37°），70°通道六個（前70°、后70°、前內70°、前外70°、后內70°、后外70°）。
l 兩種顯示方式，即A型脈沖顯示和B型圖像顯示。
l 全程自動記錄探傷數據功能，包括作業信息、儀器參數、B顯圖像等，可連續自動記錄并保存30天的探傷數據，也可手動存儲探傷數據。
l 配套計算機回放軟件，儀器記錄的探傷數據可以通過回放軟件進行播放和分析。
l 具有GPS衛星定位功能。
l 8.4寸彩色高亮度顯示屏，可以顯示2米以上的B型圖像，可以在各種環境中清晰顯示圖像，各個通道的A型脈沖和B型圖像用不同顏色分開，便于觀察。
l 該儀器配有40個按鍵，主要功能如靈敏度、報警開關、軌型選擇、導出文件、里程校對等，可一鍵操作，簡便快捷。
l 具有探頭草狀波積分值計算功能，通過此功能儀器可幫助探傷工監測發生故障或耦合不良的探頭，回放軟件可幫助分析員考核現場設定的靈敏度是否合適。
l 環境適應性好，可以在-35℃～45℃溫度環境下工作，全防水結構，可在雨中作業工作。
1.2 主要技術參數
l 探測通道：9個通道；
l 探頭工作頻率：2MHz；
l 重復探測頻率：400Hz；
l 探測范圍：0～200mm（43kg/m和50kg/m鋼軌）0～250mm±5mm（60kg/m和75kg/m鋼軌）；
l 增益控制范圍：0～60dB，步進0.5dB；
l 動態范圍：≥16dB(抑制小)，2～6dB(抑制大)；
l 水平線性誤差：≤2%；
l 垂直線性誤差：≤15%；
l 衰減器誤差：每12dB不超過±1dB；
l 工作電壓：18V～26V；
l 額定功率：≤8W；
l 工作溫度：－35℃～45℃；
l 耦合劑容量：18L；
重量：25Kg（不含耦合劑）；
